Flow-Sensor und Kalibrations-Technologie

Unsere TrueFlow™ und TrueCheck™ Technologie entstand bei der Entwicklung von robusten und einzigartigen Flow-Sensoren für Spirometer und Lungenfunktionsgeräte. Die heutige Technologie erleichtert den Zugang zur Lungenfunktionsprüfung und ermöglicht so immer mehr Menschen eine genaue und frühe Diagnose von Atemwegserkrankungen.

TrueFlow™ Technologie

TrueFlow™ ist ein widerstands-, kontakt und kalibrationsfreies Messsystem.

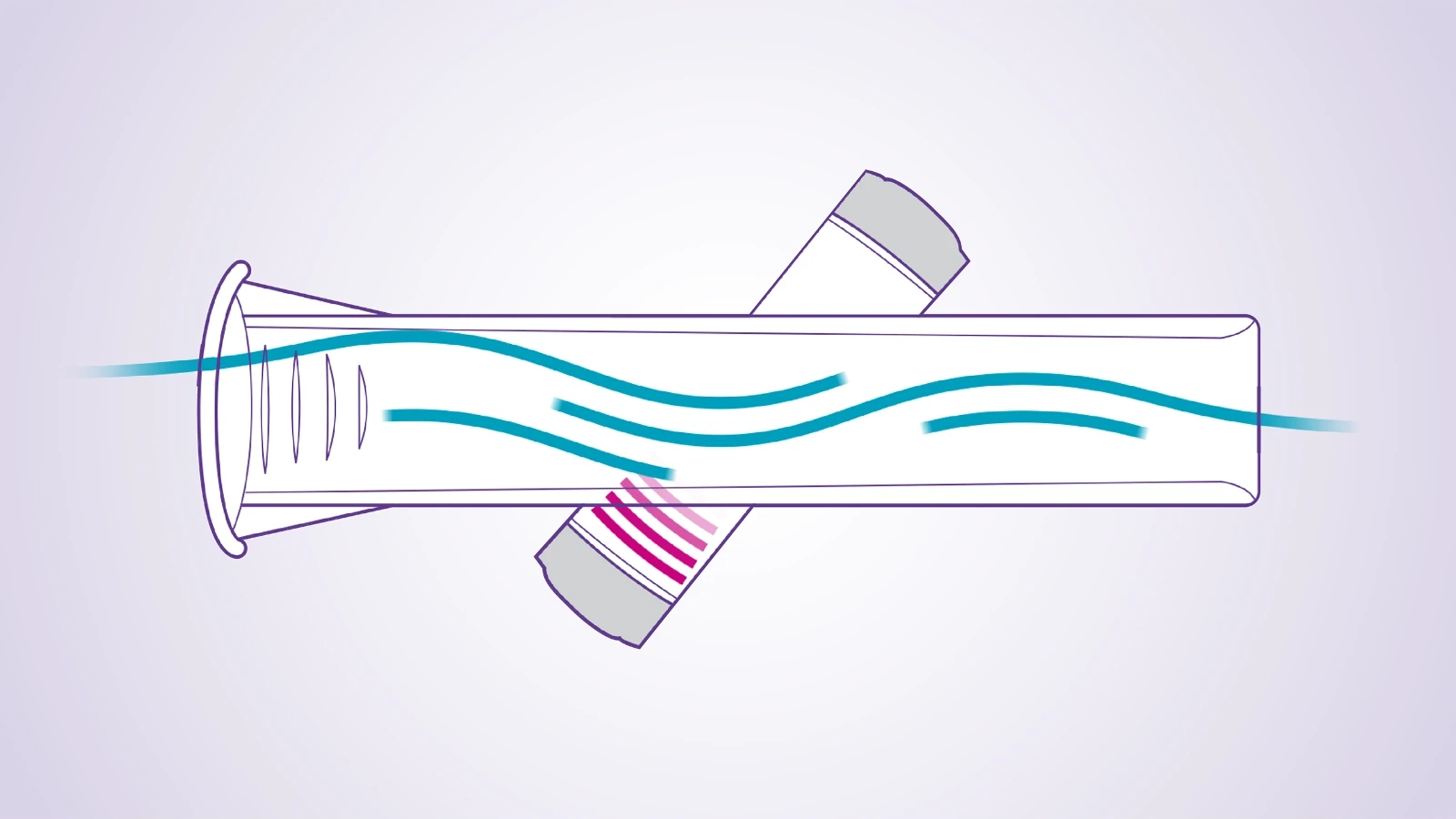

Das grundlegende Messprinzip lässt sich wie folgt beschrieben: Zwei Ultraschallsignale werden diagonal über den Strömungspfad gesendet. Das Signal, das sich mit der Strömung bewegt, wird beschleunigt, während dasjenige, das sich gegen die Strömung bewegt, abgebremst wird. Die Differenz zwischen den beiden Laufzeiten stellt die Flussgeschwindigkeit dar. Bei korrekter Auswertung heben sich Umgebungsbedingungen auf.

Dieses grundlegende Messprinizip ermöglicht theoretisch kalibrationsfreie Messungen. Wir wissen allerdings aus mehr als 30 Jahren Erfahrung, dass viele zusätzliche Faktoren berücksichtigt werden müssen, um ein wirklich genaues und kalibrationsfreies Ultraschallsystem herzustellen; und wir können es beweisen!

Die heutige TrueFlow™ Technologie besteht aus mehreren unabhängigen Komponenten, die individuell optimiert und aufeinander abgestimmt wurden, um Luftströmung konsistent zu messen.

Das Zusammenspiel von spezialisiertem Design, hochwertigen Komponenten, Schweizer Präzisionsfertigung und strengen Qualitätskontrollen macht es möglich, dass unsere EasyOne®-Produkte, ohne jegliche Kalibration, innerhalb sowie ausserhalb des Labors eingesetzt werden können.

Wir verwenden die ndd-Ultraschall-Zellen der vierten Generation (optimiert für die Messung in Gasen) in Kombination mit der firmeneigenen Digital Nano Time Processing Unit (nTPU) für hochgenaue Laufzeitmessungen. Damit sind wir in der Lage, die Ultraschall-Laufzeit mit einer Genauigkeit von bis zu 1 ns zu messen (Licht bewegt sich mit einer Geschwindigkeit von ca. 30 cm pro ns).

FlowTube und Spirette sind wichtige Bestandteile des TrueFlow™ Systems, da sie die Querschnittsfläche der Strömung bestimmen (der Fluss ergibt sich aus Geschwindigkeit multipliziert mit Querschnittsfläche). FlowTube und Spirette werden unter Einhaltung höchster Qualitätsstandards hergestellt und unterliegen strengen Qualitätskontrollen.

Die Berücksichtigung all dieser Aspekte macht die Herstellung erstklassiger Spirometrie- und Lungenfunktions-Messgeräte möglich, die auch ohne Kalibration genau und zuverlässig bleiben.

Skloot GS, Edwards NT, Enright PL; Four-year calibration stability of the EasyOne portable spirometer; Respire Care. 2010 Jul: Mehr als 5.000 Kalibrationsprüfungsergebnisse von insgesamt 34 ndd Spirometern wurden während der Zeit von 2003–2007 gesammelt.


TrueCheck™ Technologie

Unser patentiertes TrueCheck™ System garantiert jederzeit korrekte Gasanalysen. Dank TrueCheck™ sind weder Gaskalibration noch externer DLCO-Simulator notwendig.

TrueCheck™ misst die Gas-Signal-Verzögerung (mithilfe der Signalsynchronisations-Technologie), prüft die Gaskonzentration und verifiziert den Gasanalysator durch eine 5-Punkte-Validierung und eine Linearisierung für jeden einzelnen Versuch.

Um einen Lungenfunktionstest richtig durchzuführen, muss die Gaskonzentrationsmessung mit dem Fluss abgestimmt werden (Signalsynchronisation). Messungen von DLCO (Diffusion Capacity) und MBW (Multiple Breath Washout, N2) sind von korrektem Fluss, Volumen und Gaskonzentration abhängig. Eine Abweichung in einem dieser Werte führt zu signifikanten Fehlern. Deshalb sind herkömmliche DLCO-Messungen in ihrer Ausführung äusserst fehleranfällig.

Als Folge davon werden solche Tests nur in spezialisierten Labors durchgeführt, was die Gesundheitskosten in die Höhe treibt und die Fachkräfte in ihren Möglichkeiten, wichtige Spirometrie- und Lungenfunktions-Messungen durchzuführen, stark einschränkt.

Durch die Kombination der TrueFlow™ und TrueCheck™ Technologien können wir alle gängigen Fehlerquellen beseitigen, was robuste und stabile DLCO- und MBW-Messung über die gesamte Lebensdauer eines Geräts garantiert. Dank hochwertiger Materialien, Präzisionsherstellung und firmeneigener Technologie bieten wir Gesundheitsfachkräften Spirometrie- und Lungenfunktions-Geräte von einmaliger Leistung und Qualität an.

In einer Forschungsstudie erwiesen sich fast 25 Prozent der getesteten DLCO-Geräte als ungenau, sogar direkt nach ihrer Kalibration. Unsere kalibrationsfreie TrueCheck™ Technologie gewährleistet 100% genaue Messungen, und führt Qualitätskontrollen selbständig automatisiert durch.

Laura Gochicoa-Rangel, Rogelio Pérez-Padilla, Luis Torre-Bouscoulet, et al.; Longterm stability of a portable DLCO instrument; ERS 2015, abstract Number 851919. Variability of the lung-diffusing capacity. Dash lines represent ±3 ml/min/mmHg from the mean as recommended by ATS/ERS 2005 standardization.
