TrueFlow Technologie - Funktionsweise

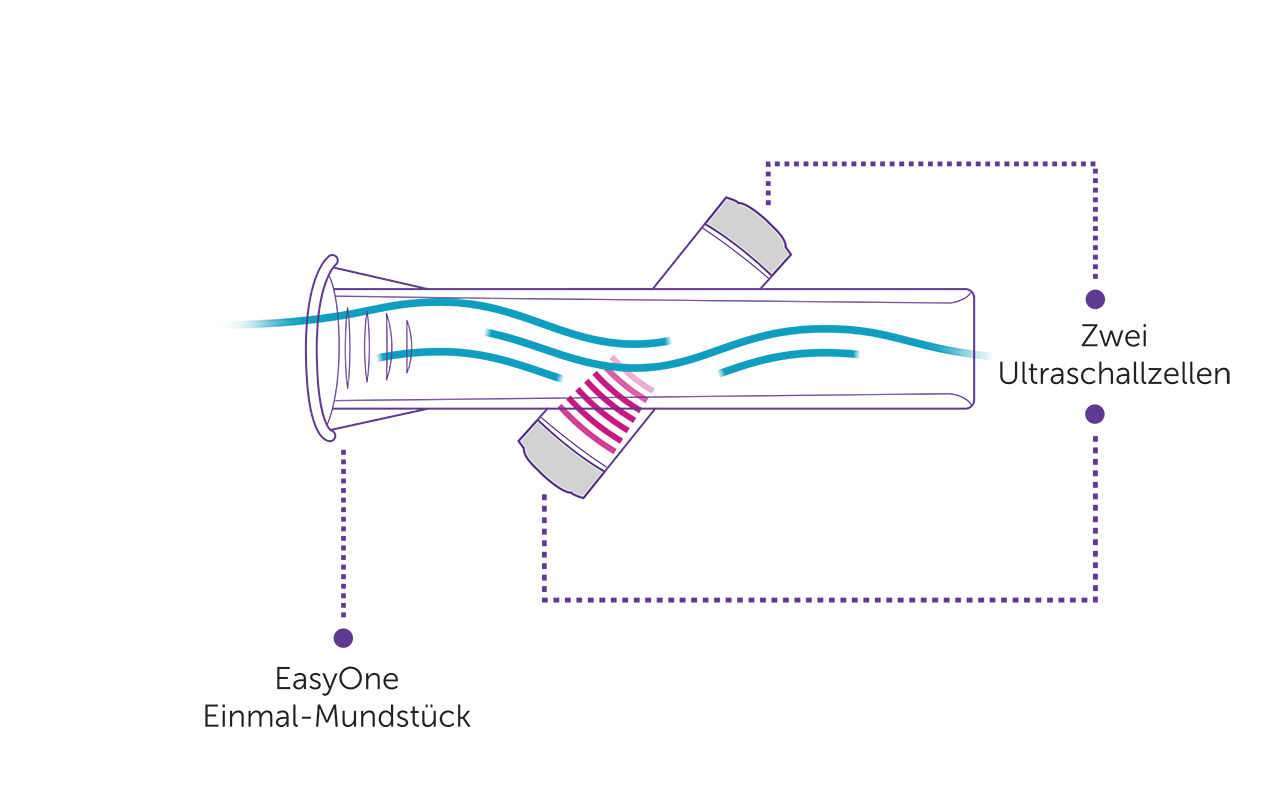

Der TrueFlow Sensor

Laufzeitmessung per Ultraschall

Was ist eine Laufzeitmessung?

Eine einfache und bewährte Methode zur Messung der Zeit, die ein Signal für den Weg zwischen zwei Punkten benötigt.

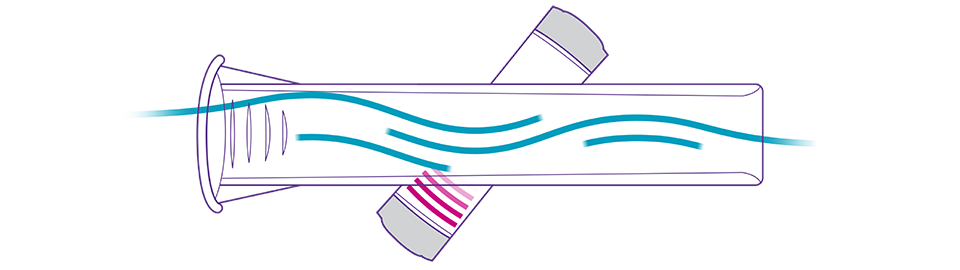

ndd trueflow technology

Der kontaktlose Flow-Sensor

Die Messung der Flussgeschwindigkeit mittels Ultraschall wird üblicherweise für Flüssigkeiten verwendet. ndd Medical Technologies hat als erstes Unternehmen Ultraschalltechnologie für eine präzise und zuverlässige Durchflussmessung in der Atemwegsdiagnostik eingesetzt.
trueflow technologie

Funktionsprinzip der Durchflussmessung

1.

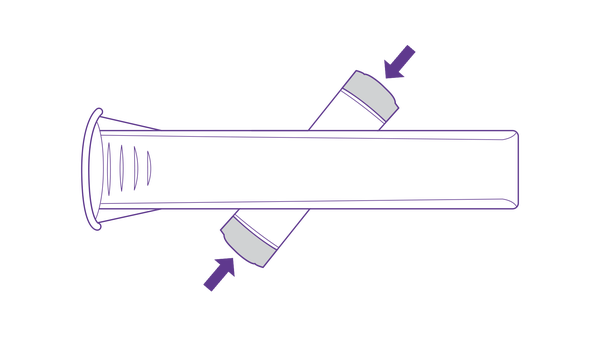

1. Diagonal zum Strömungspfad sind zwei einander gegenüberliegende Ultraschallzellen angeordnet.

2.

2. Sobald Luft vorbei strömt, wird von einer Zelle ein Ultraschallsignal ausgesendet, das sich diagonal mit dem Luftstrom bewegt und von der gegenüberliegenden Zelle empfangen wird.

3.

3. Währenddessen wird von der gegenüberliegenden Zelle ein zweites Ultraschallsignal ausgesendet, das sich diagonal entgegen dem Luftstrom bewegt und wiederum von der gegenüberliegenden Zelle empfangen wird.

4.

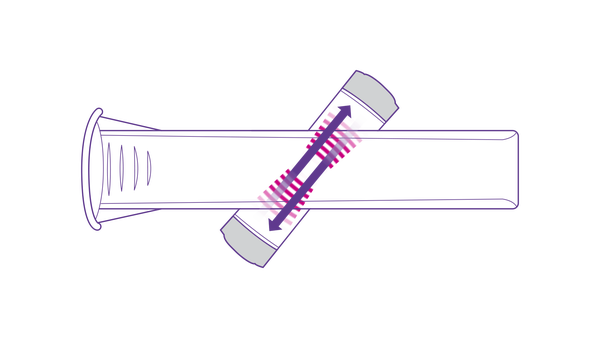

4. Strömt keine Luft durch den Strömungspfad, sind die Laufzeiten der Signale mit und gegen die Strömung identisch.

5.

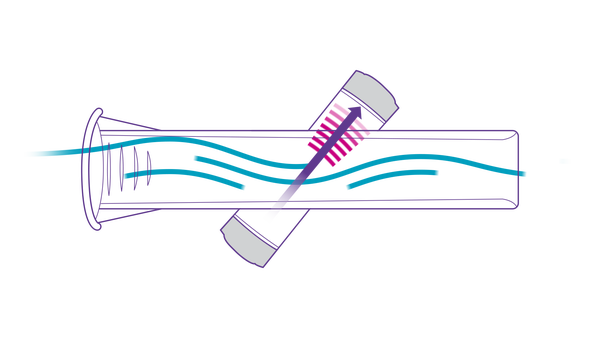

5. Bei vorhandenem Luftstrom fliesst die Luft von links nach rechts. Das Signal, das sich mit der Strömung bewegt, wird dabei beschleunigt.

6.

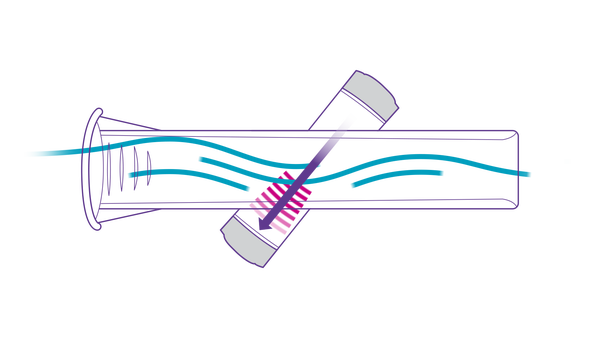

6. Das Signal, das sich gegen die Strömung bewegt, wird hingegen abgebremst. Somit ergibt sich für den Luftstrom eine Dierenz zwischen den Laufzeiten mit und gegen die Strömung.

Die Flussgeschwindigkeit des Luftstroms wird durch die präzise Messung der Laufzeiten zweier Ultraschallsignale mit und gegen die Strömung im Strömungspfad gemessen.
