Funcionamiento de la tecnología TrueFlow

Sensor TrueFlow

Medición ultrasónica del tiempo de tránsito del flujo de gas

¿Qué es la medición del tiempo de tránsito?

Se trata de un método sencillo para medir el tiempo que tarda una señal en recorrer una distancia de un punto a otro.

ndd trueflow technology

Sensor de flujo sin contacto

La medición ultrasónica de flujo suele utilizarse para medir el caudal de líquidos. ndd Medical Technologies fue la primera empresa que utilizó la tecnología ultrasónica para establecer una medición precisa y exacta de los diagnósticos respiratorios.
Tecnología TrueFlow

Principio de funcionamiento de la medición del flujo

1.

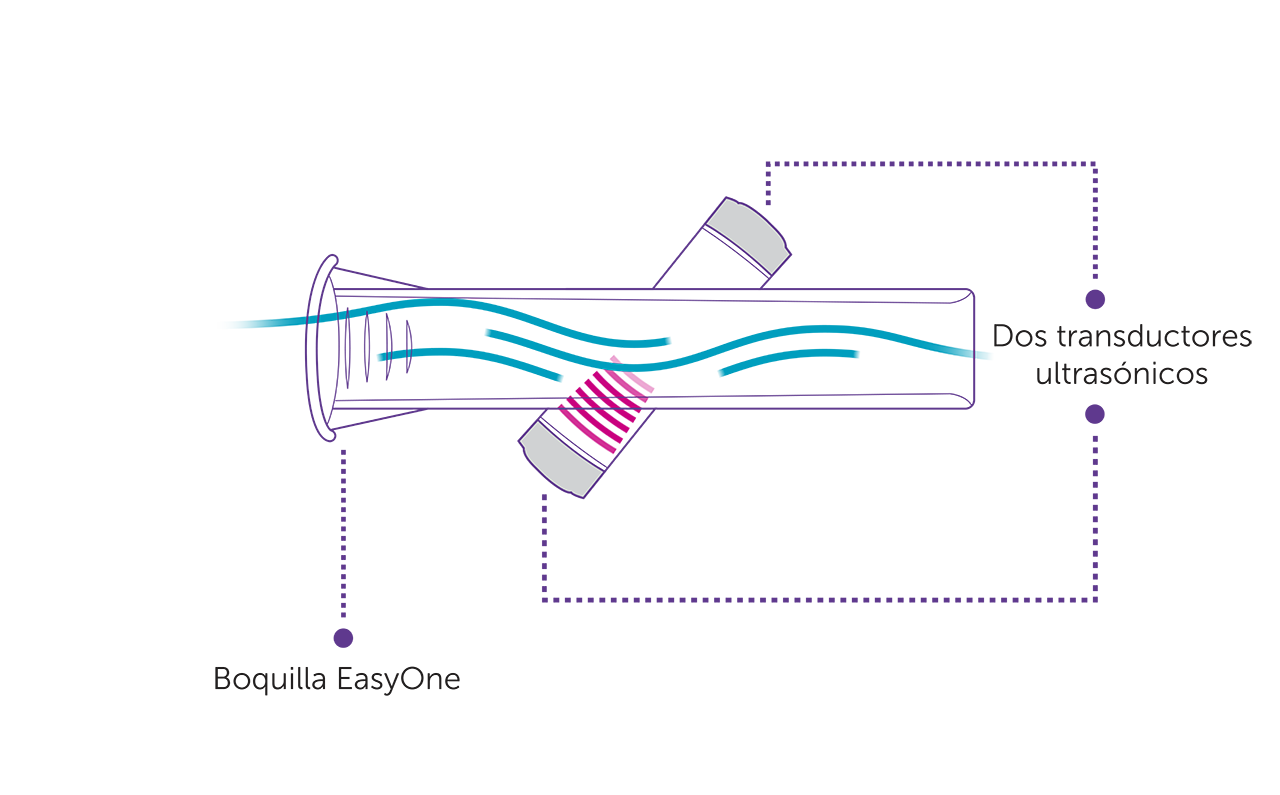

1. Dos transductores ultrasónicos colocados diagonalmente respecto a la dirección del flujo de gas.

2.

2. En cuanto el gas fluye por el conducto, uno de los transductores emite un pulso ultrasónico que se desplaza diagonalmente en dirección del flujo del gas hasta el transductor opuesto.

3.

3. Simultáneamente, el transductor que se encuentra en el lado opuesto emite un segundo pulso ultrasónico que se desplaza diagonalmente en contra del flujo del gas hasta el transductor opuesto.

4.

4. Si no hay flujo de gas, el tiempo de tránsito en dirección del flujo y en contra del flujo del gas, es idéntico para ambos transductores.

5.

5. En cuanto fluye el gas por el conducto de izquierda a derecha, el pulso ultrasónico que va en contra del flujo del gas (aguas arriba) es más rápido.

6.

6. Sin embargo, el pulso ultrasónico que va con el flujo del gas (aguas abajo) es más lento. El flujo del gas es la diferencia del tiempo de tránsito entre ambos pulsos ultrasónicos.

La velocidad del flujo del gas se determina a través de la medición exacta de los tiempos de tránsito de ambos pulsos ultrasónicos.
