Technologie TrueFlow Comment cela fonctionne-t-il ?

Le capteur TrueFlow

Mesure du temps de transit des impulsions ultrasoniques

Qu’est-ce que la mesure du temps de transit ?

Une méthode simple et éprouvée permettant demesurer le temps qu’un signal met à voyager d’un point àun autre.

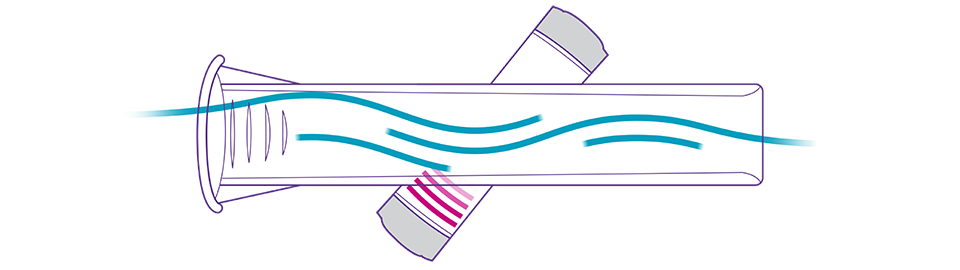

ndd trueflow technology

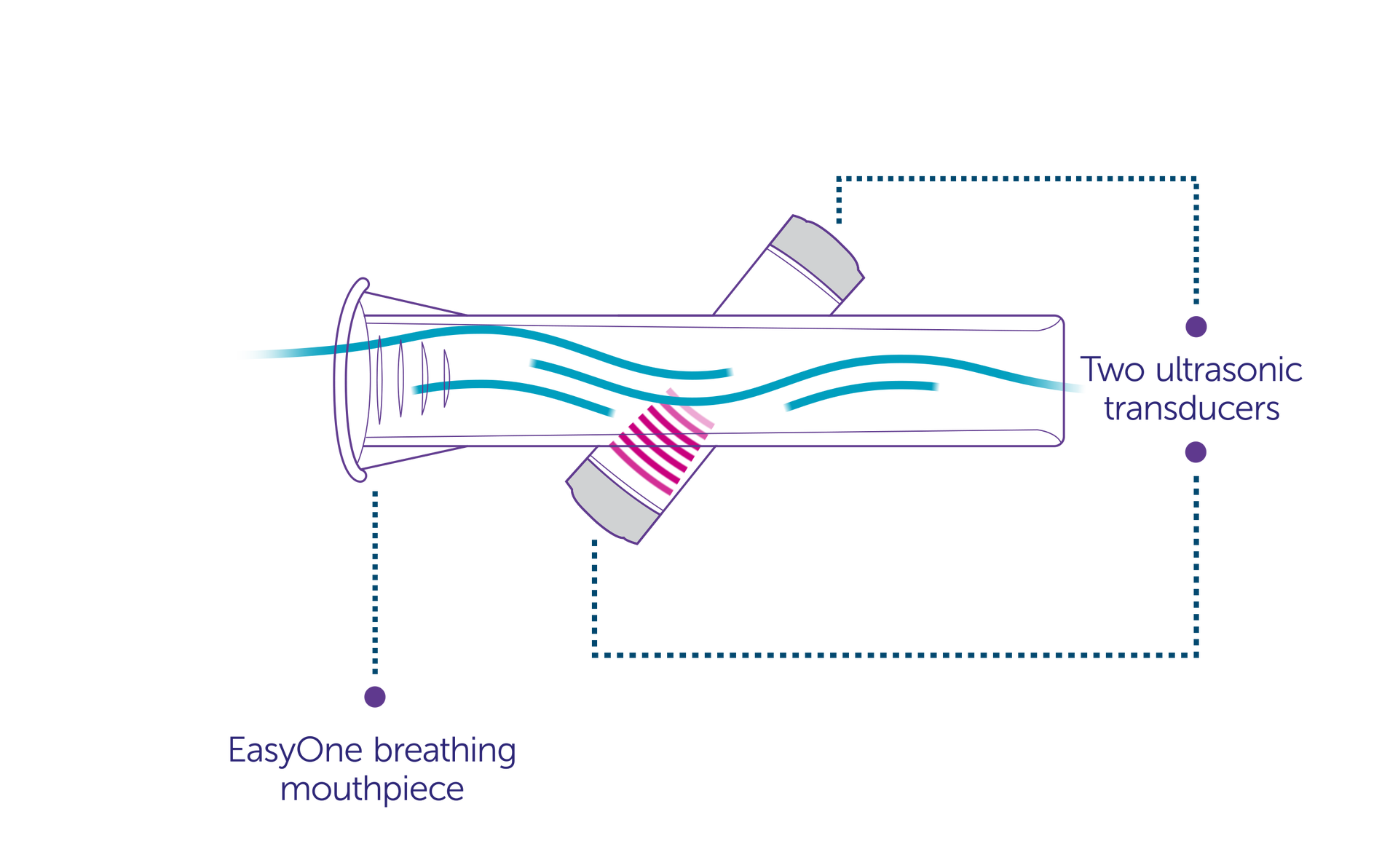

Le capteur de débit sans contact

La mesure de débit par ultrasons est couramment utilisée pour l’écoulement des liquides. ndd Medical Technologies a été la première organisation à exploiter la mesure de débit par ultrasons pour la mesure précise et exacte des diagnostics respiratoires.

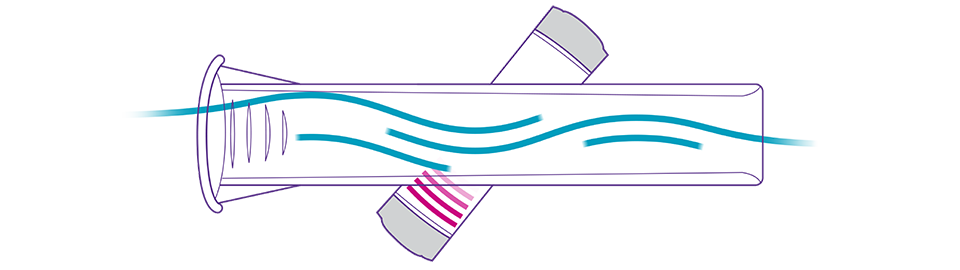

trueflow technology

Comment ça marche : principe de fonctionnement de la mesure de débit

1.

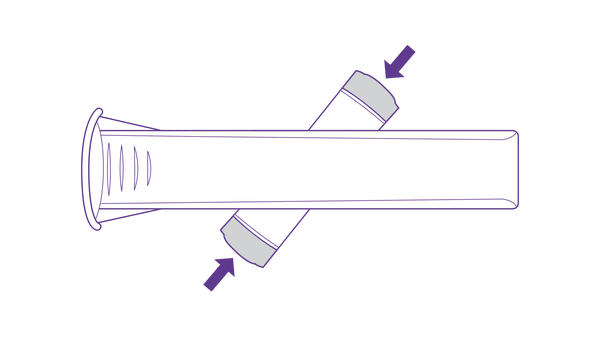

1. Deux transducteurs ultrasoniques sont placés en diagonale d’une voie d’écoulement de gaz.

2.

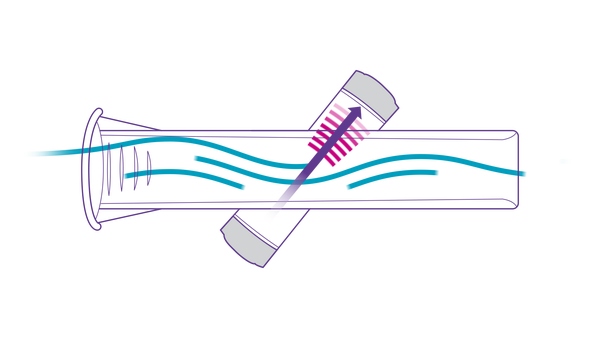

2. Dès que l’air passe, une impulsion d’ultrasons est émise par un transducteur. Celle-ci se déplace en diagonale avec le flux de gaz et est eçue par le transducteur opposé.

3.

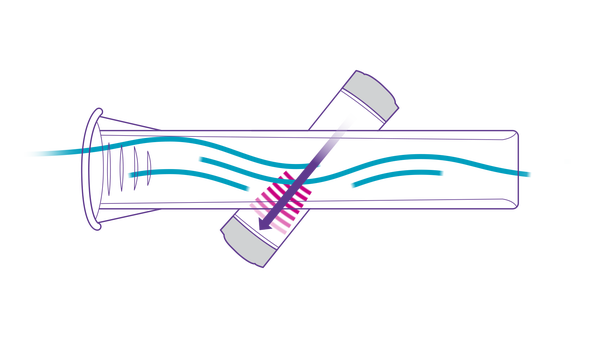

3. Entre-temps, le transducteur opposé émet une deuxième impulsion d’ultrasons qui se propage en diagonale contre le flux de gaz et est reçue par le transducteur opposé.

4.

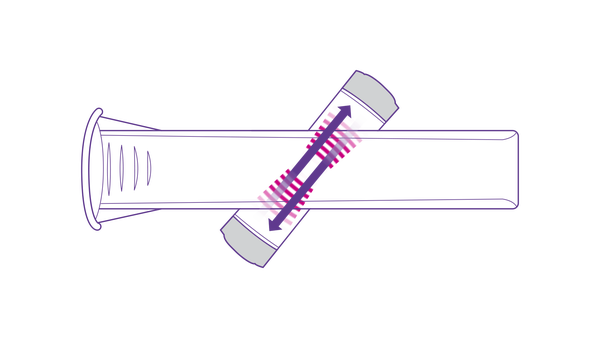

4. S’il n’y a pas de flux d’air dans la voie d’écoulement, les temps de transit en amont et en aval sont identiques.

5.

5. L’air circulant de gauche à droite, l’impulsion en amont se propage plus rapidement.

6.

6. L’impulsion en aval, en revanche, se déplace plus lentement. Par conséquent, un flux de gaz entraîne une différence entre les temps de transit en amont et en aval.

La vitesse d’écoulement du gaz est déterminée en mesurant avec précision les temps detransit en amont et en aval des impulsions ultrasoniques dans la voie d’écoulement.
